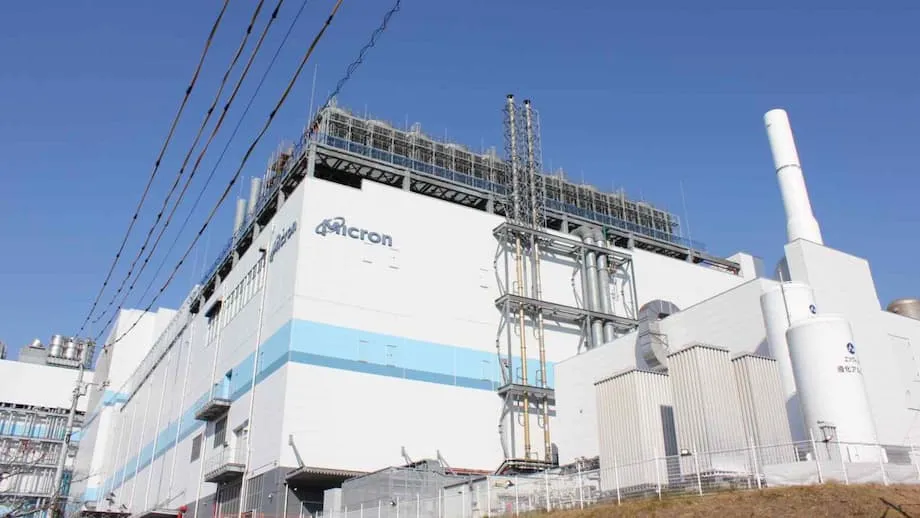

Le Japon accorde 536 milliards de yens à Micron pour produire en masse de la DRAM de pointe à Hiroshima

Pourquoi cette subvention est importante maintenant

Le Japon s’est engagé à apporter jusqu’à 536 milliards de yens (environ 3,63 milliards de dollars) à Micron Technology pour accélérer la production de DRAM de pointe sur le site japonais de l’entreprise, à Hiroshima. Le dispositif, géré par le ministère de l’Économie, du Commerce et de l’Industrie, cible à la fois la recherche et le développement et les dépenses d’investissement. Il vise à permettre à Micron de produire en grande série de nouvelles mémoires, alors que la demande liée à l’intelligence artificielle et à la modernisation des centres de données augmente. Selon le calendrier prévisionnel communiqué aux partenaires du secteur, Micron prévoit de commencer à expédier de la DRAM de pointe depuis Hiroshima dès 2028. Cette aide fait de Micron l’un des principaux bénéficiaires étrangers de la politique japonaise de soutien aux semi-conducteurs, aux côtés de projets visant à développer la logique avancée et le conditionnement de puces à Hokkaido et à Kyushu.

Comment les fonds seront utilisés

L’aide doit financer le passage à de nouveaux nœuds de production de DRAM, qui nécessitent des équipements de lithographie par ultraviolet extrême, de nouvelles salles blanches et des outils spécialisés pour la gravure, le dépôt, l’inspection et la métrologie. Cette génération de mémoire, souvent désignée sous le nom de DRAM 1 gamma dans les feuilles de route du secteur, permet de stocker davantage de bits sur une même surface, de réduire la consommation électrique et d’accélérer les serveurs, les PC, les smartphones et les véhicules avancés. Les fournisseurs japonais disposent d’atouts dans les résines photosensibles, les gaz et les équipements de précision qui contribueront au projet et auront des retombées indirectes sur l’ensemble du réseau d’approvisionnement national.

Les responsables ont indiqué que le soutien public couvrirait environ un tiers des dépenses d’investissement éligibles. Cette structure encourage le co-investissement privé tout en raccourcissant le délai de rentabilisation de projets de puces risqués et à long terme. Micron prépare déjà son campus d’Hiroshima à une expansion, après de précédentes autorisations publiques qui ont permis à l’entreprise d’y installer des outils EUV et de moderniser ses lignes de production. Le nouveau dispositif élargit ces efforts en vue d’une véritable production de masse plus tard dans la décennie.

Qu’est-ce que la DRAM de pointe et le procédé 1 gamma ?

La DRAM est la mémoire de travail à court terme de tous les appareils informatiques. Elle stocke les données auxquelles les processeurs doivent accéder rapidement. Les progrès de la DRAM se font généralement par étapes appelées nœuds, chacune réduisant la taille des éléments de la puce afin de faire tenir davantage de cellules mémoire sur une tranche de silicium. Le nœud 1 gamma s’inscrit dans une séquence sectorielle qui comprend également les nœuds 1 alpha et 1 bêta. Les conventions de nommage varient d’une entreprise à l’autre, et les désignations en nanomètres employées pour les puces logiques ne s’appliquent pas directement à la DRAM. L’essentiel est que le nouveau nœud permet de loger davantage de mémoire dans le même espace, avec une meilleure efficacité et des entrées-sorties plus rapides.

Pourquoi l’EUV compte pour la mémoire

La lithographie EUV utilise une lumière de très courte longueur d’onde pour imprimer des motifs extrêmement fins sur le silicium. Les générations précédentes de DRAM reposaient sur plusieurs opérations de structuration, qui nécessitaient plusieurs cycles de lithographie et de gravure pour obtenir des éléments minuscules. L’EUV remplace certaines de ces étapes par une seule exposition, ce qui améliore la fidélité des motifs et peut réduire le risque de défauts. Pour les fabricants de DRAM, l’EUV permet de réduire la taille des cellules, de resserrer leur espacement et de mieux structurer des couches essentielles comme les lignes de mots et les lignes de bits. Les outils EUV sont coûteux et complexes à exploiter, mais ils peuvent raccourcir le cycle de production et contribuer aux gains de densité nécessaires avec les nœuds 1 bêta et 1 gamma.

Calendrier et perspectives pour Hiroshima

Micron a défini un calendrier pluriannuel pour Hiroshima : la préparation du site et l’installation des équipements commenceront bien avant les premières productions à grand volume. Selon les prévisions du secteur, les travaux de construction devraient s’intensifier en 2026, puis les principaux systèmes EUV et les outils associés seront installés. Les nouvelles installations devraient entrer en activité vers 2027, et les premières expéditions de DRAM de pointe sont prévues à partir de 2028. Ce calendrier tient compte des réalités du marché. Le secteur de la mémoire a connu une forte récession en 2023, qui a contraint les entreprises à rééquilibrer leurs dépenses et leurs stocks. Le projet d’Hiroshima est conçu pour faire coïncider les capacités de production avec la prochaine vague de demande des serveurs et de l’IA, à mesure que les opérateurs de cloud déploient des plateformes nécessitant davantage de mémoire et des interfaces plus rapides.

Les produits susceptibles de sortir du site d’Hiroshima comprennent de la DDR5 plus rapide pour les serveurs et les PC, de la DRAM basse consommation pour les appareils mobiles et de la mémoire graphique pour les accélérateurs et les jeux vidéo. La DRAM ne remplace pas la mémoire à large bande passante utilisée aux côtés des accélérateurs d’IA, mais les deux catégories sont liées. Les grappes de calcul dédiées à l’IA s’appuient toujours sur de grandes quantités de mémoire DDR dans les serveurs hôtes, tandis que les processeurs graphiques utilisent une DRAM spécialisée à des débits plus élevés. Augmenter la densité des bits et réduire la consommation électrique au niveau de la DRAM de base est essentiel pour rendre les déploiements d’IA à grande échelle plus efficaces.

Le changement de cap de la politique industrielle japonaise

À la fin des années 1980, le Japon représentait autrefois plus de la moitié de la production mondiale de puces. En 2022, sa part était tombée à environ 9 %, la production s’étant déplacée à l’étranger et les investissements ayant ralenti. Depuis, le gouvernement a révisé son approche. Plutôt que de tenter de reconstruire un secteur national fermé, Tokyo s’est tourné vers des partenariats avec des entreprises alliées et des investissements dans la recherche collaborative. Cette stratégie comprend le Leading Edge Semiconductor Technology Center, qui rassemble pouvoirs publics, industrie et universités, ainsi que des initiatives destinées à développer le conditionnement avancé et à conforter la position du Japon dans les matériaux, domaines où les entreprises japonaises excellent. Les responsables politiques considèrent également qu’un approvisionnement régulier en puces de pointe est essentiel à la sécurité économique, après que les chocs liés à la pandémie et les perturbations maritimes ont mis en évidence la fragilité de la logistique mondiale.

La sécurité économique en ligne de mire

Le dispositif en faveur de Micron s’ajoute à d’autres projets de premier plan. Rapidus, une nouvelle entreprise japonaise qui travaille avec des partenaires aux États-Unis et en Europe, vise une production de puces logiques gravées en 2 nanomètres à Hokkaido plus tard dans la décennie. À Kyushu, un autre pôle développe ses capacités dans la logique et le conditionnement pour soutenir les fabricants locaux. Ces initiatives visent à diversifier l’approvisionnement, à réduire la dépendance envers une seule région et à approfondir la coopération entre les États-Unis, le Japon, Taïwan et la Corée du Sud. Le site de DRAM de pointe d’Hiroshima étend cette stratégie au secteur de la mémoire, qui est au cœur de toutes les infrastructures informatiques.

Les déclarations officielles

Lors d’un point presse en 2023, le ministre de l’Économie, du Commerce et de l’Industrie, Yasutoshi Nishimura, a expliqué la logique du soutien public. Il a souligné qu’il fallait continuer à investir même lorsque le secteur traverse une période difficile et garantir une source nationale de puces de pointe pour les industries stratégiques.

Le marché est difficile en ce moment, mais il est essentiel d’investir dans des périodes comme celle-ci.

Cette approche a guidé plusieurs vagues de subventions dans les domaines de la mémoire, de la logique et du conditionnement. Elle s’inscrit également dans les efforts déployés par les pays alliés pour élargir leur coopération dans les semi-conducteurs, harmoniser les contrôles à l’exportation et partager leurs travaux de recherche, afin qu’aucun point de blocage ne puisse perturber l’économie dans son ensemble.

Emplois, compétences et retombées régionales

Micron a hérité d’un solide vivier d’ingénieurs au Japon lorsqu’elle a racheté le fabricant de DRAM Elpida en 2013. L’entreprise emploie aujourd’hui plus de 4 000 ingénieurs et techniciens dans le pays, Hiroshima étant son principal site de DRAM. Cette nouvelle phase soutiendra les emplois dans la construction, l’installation d’équipements et un vaste réseau de fournisseurs de gaz, de produits chimiques, de systèmes de manutention des tranches de silicium, de photomasques et de pièces de précision. Les collectivités locales s’attendent à des retombées dans les domaines de la formation et des services, à mesure que les sous-traitants se développent pour répondre aux besoins en salles blanches et en réseaux de distribution.

Les talents restent un facteur limitant. Le Japon dispose d’un vivier solide de spécialistes des matériaux et des équipements, mais l’exploitation d’usines de pointe nécessite des milliers d’opérateurs, d’experts de la maintenance, d’ingénieurs de procédés et de spécialistes des logiciels. Des programmes publics ont été mis en place pour développer les cursus sur les semi-conducteurs dans les universités et les établissements techniques, tandis que les entreprises créent des académies internes pour former les nouvelles recrues. Micron et ses partenaires devraient s’appuyer sur ces deux approches, en associant des équipes expérimentées à des cohortes de jeunes diplômés qui pourront évoluer vers des postes de gestion des outils et de contrôle des procédés.

La concurrence et la course aux mémoires pour l’IA

La DRAM est un secteur où la taille compte et où la courbe d’apprentissage est exigeante. Samsung Electronics et SK Hynix sont de redoutables concurrents dans les mémoires pour serveurs, appareils mobiles et cartes graphiques. Ils occupent également de solides positions sur le marché des mémoires à large bande passante qui alimentent les accélérateurs d’IA. Micron développe ses propres gammes de HBM tout en faisant progresser les nœuds DRAM pour améliorer la densité et l’efficacité énergétique. Hiroshima offre à Micron une base de production à forte valeur ajoutée sur un marché clé, avec un solide soutien public, l’accès à l’expertise locale dans les matériaux et un cadre juridique stable. Cette combinaison compte, car les clients privilégient des chaînes d’approvisionnement sûres pour des produits d’infrastructure soumis à des délais de livraison serrés.

La transition vers la DDR5 dans les serveurs n’en est qu’à ses débuts et se poursuivra pendant des années, le temps que les centres de données remplacent leurs anciennes plateformes. Les charges de travail liées à l’IA nécessitent une capacité et une bande passante mémoire considérables, aussi bien dans les accélérateurs que dans les systèmes hôtes. Chaque watt économisé par la DRAM réduit les besoins d’une installation en énergie et en refroidissement. C’est pourquoi les gains de densité des nœuds 1 bêta et 1 gamma, ainsi que les progrès de la correction d’erreurs et de la gestion du rafraîchissement, suscitent un vif intérêt chez les opérateurs de cloud et les fabricants de systèmes.

Risques et contraintes

La mémoire est l’un des secteurs les plus cycliques de l’industrie des puces. Les périodes de capacités de production insuffisantes peuvent être suivies de fortes baisses des prix lorsque l’offre progresse plus vite que la demande. Micron et le gouvernement japonais parient sur le fait que les tendances à long terme de l’IA, de l’électronique automobile et des services cloud soutiendront une croissance durable de la DRAM, malgré les fluctuations d’une année sur l’autre. Des risques liés à l’exécution subsistent. Les outils EUV ont des délais de livraison longs et nécessitent un étalonnage précis. Les capacités en électricité et en eau doivent être adaptées pour répondre aux besoins des nouvelles salles blanches. Les équipes de construction et d’installation des équipements doivent respecter les jalons prévus afin que la qualification puisse commencer à temps. Les variations des taux de change et des taux d’intérêt peuvent aussi faire évoluer les budgets du projet à la hausse comme à la baisse.

Les facteurs politiques comptent également. Les contrôles à l’exportation, les règles sur les données et l’examen des investissements transfrontaliers influent sur l’emplacement des équipements et la répartition des produits. Micron a dû composer avec des restrictions en Chine, l’un des plus grands marchés mondiaux de la mémoire. Diversifier la production entre les États-Unis, le Japon et d’autres économies alliées est un moyen de gérer cette exposition. Le projet d’Hiroshima s’inscrit dans cette logique en renforçant une base située dans un pays au cœur de l’écosystème mondial des matériaux et des équipements.

À retenir

• Le Japon apportera jusqu’à 536 milliards de yens (environ 3,63 milliards de dollars) pour soutenir le programme de DRAM de pointe de Micron à Hiroshima.
• Le ministère de l’Économie, du Commerce et de l’Industrie affectera des fonds à la recherche et au développement ainsi qu’aux dépenses d’investissement.
• Micron vise de premières expéditions de DRAM de pointe depuis Hiroshima dès 2028.
• Le projet repose sur la lithographie EUV et les nouveaux nœuds DRAM 1 bêta et 1 gamma, qui augmentent la densité et réduisent la consommation électrique.
• Des autorisations antérieures, accordées en 2023, comprenaient jusqu’à 192 milliards de yens pour aider Micron à installer des équipements EUV au Japon.
• Les travaux de construction et l’installation des outils devraient s’intensifier à partir de 2026, les nouvelles installations devant entrer en activité vers 2027.
• Le Japon recourt aux subventions, à la recherche collaborative et aux alliances pour renforcer son industrie des puces, après que sa part de la production mondiale est tombée à environ 9 % en 2022.
• Le site d’Hiroshima soutiendra des milliers d’emplois qualifiés et un vaste réseau de fournisseurs de matériaux, d’équipements et de services.
• La concurrence de Samsung et de SK Hynix est intense, l’IA stimulant la demande de DRAM et de mémoire à large bande passante.
• Les principaux risques comprennent les cycles du secteur, les délais de livraison des outils EUV, les besoins en énergie et en eau, le manque de personnel qualifié et l’évolution des politiques sur les grands marchés.
