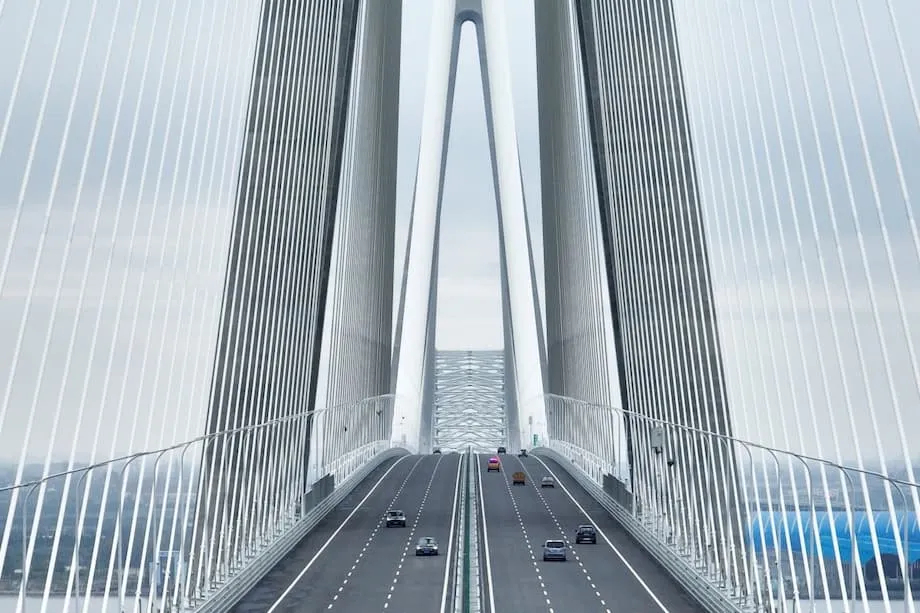

La Chine inaugure le plus long pont à haubans du monde au-dessus du Yangtsé

Un lien transformateur au-dessus du Yangtsé

La Chine a ouvert un nouveau pont géant au-dessus du Yangtsé, qui établit plusieurs records du monde et transforme les déplacements quotidiens dans l’est de la province du Jiangsu. Le pont de Changtai sur le Yangtsé s’étend sur 10.3 kilomètres (6.4 miles) et relie Changzhou, ville industrielle située sur la rive sud, à Taizhou, sur la rive nord. Un trajet qui prenait autrefois environ 80 minutes peut désormais être effectué en une vingtaine de minutes. Sa travée principale mesure 1,208 mètres (3,960 feet), ce qui en fait la plus longue travée de pont à haubans au monde. C’est le premier pont au-dessus du Yangtsé à réunir sur un même ouvrage une autoroute, une route ordinaire et une ligne ferroviaire interurbaine, une combinaison rare qui a nécessité de nouvelles idées de conception et méthodes de construction.

Les travaux ont duré environ six ans. L’équipe du projet a mis au point plusieurs technologies inédites pour faire face aux sols meubles profonds, aux forts courants du fleuve et aux difficultés liées à la cohabitation du trafic routier et ferroviaire sur un même tablier. L’ouvrage comprend également deux ponts en arc à treillis d’acier, dotés de travées de 388 mètres pour franchir les chenaux secondaires : un record pour des ponts en arc à double usage routier et ferroviaire. Les pylônes principaux culminent à 350 mètres (1,148 feet), soit environ la hauteur d’un immeuble de 120 étages. Avant l’ouverture, les ingénieurs ont mené un vaste programme d’essais de charge statiques et dynamiques, posant les bases d’une exploitation sûre dès le premier jour.

Pourquoi le projet compte pour le Jiangsu et le delta du Yangtsé

Le delta du Yangtsé est l’une des régions les plus productives de Chine. Une traversée rapide et fiable entre Changzhou et Taizhou renforce les liaisons dans un corridor où usines, parcs logistiques et pôles technologiques se trouvent sur les deux rives. La réduction des temps de trajet diminue les coûts de transport, élargit les bassins d’emploi et facilite l’accès aux services publics régionaux. Le nouvel itinéraire soulage également les ponts et les ferries existants, qui transportent des volumes croissants de personnes et de marchandises.

Les responsables du Jiangsu présentent le pont comme un maillon essentiel d’un vaste programme visant à relier les réseaux routiers et ferroviaires du delta. La province indique que 20 passages franchissant le fleuve sont désormais achevés et que neuf autres sont en construction. Les plans nationaux prévoient un maillage bien plus dense le long du Yangtsé, avec environ 240 franchissements visés d’ici 2035, afin de mieux répartir le trafic et d’offrir plusieurs itinéraires de remplacement pendant les opérations de maintenance ou les épisodes météorologiques extrêmes.

La navigation et l’écologie ont été au cœur de la conception. Une très longue travée principale permet de garder le chenal de navigation central libre de tout pilier, ce qui facilite le passage des grands navires en toute sécurité et limite les perturbations dans le fleuve. L’équipe du projet a choisi des solutions de fondation et de pylône qui réduisent l’emprise dans les sédiments meubles profonds et maîtrisent l’affouillement, phénomène par lequel les eaux rapides emportent les matériaux du lit du fleuve autour des fondations.

La travée record et la répartition des trafics

Un pont à haubans soutient le tablier grâce à des nappes de câbles d’acier disposées en éventail et directement reliées à de hauts pylônes. Il se distingue d’un pont suspendu, dont les câbles principaux passent au-dessus des pylônes et sont ancrés au sol, tandis que des suspentes verticales soutiennent le tablier. Les ponts à haubans sont efficaces pour les très longues travées, d’environ 200 à 1 300 mètres, offrent un tablier rigide et nécessitent des ancrages plus petits, ce qui convient aux environnements urbains denses et aux lourdes charges ferroviaires.

La caractéristique phare du pont de Changtai est l’intégration de trois modes de transport dans un même ouvrage. Celui-ci comporte deux niveaux. Le niveau supérieur accueille une autoroute qui accélère la circulation routière d’une rive à l’autre. Le niveau inférieur réunit une ligne ferroviaire interurbaine conçue pour 200 km/h (124 mph) et une route ordinaire parallèle. Cette disposition côte à côte sur le tablier inférieur est une première à l’échelle d’une travée de plus d’un kilomètre.

Dans les ponts mixtes classiques, la voie ferrée passe généralement au centre, les voies routières étant réparties de part et d’autre. Cette position centrale facilite l’équilibrage, car les infrastructures ferroviaires sont bien plus lourdes que les routes. En contrepartie, la géométrie du trafic est peu pratique aux deux extrémités du pont : les chaussées séparées doivent faire une boucle pour se rejoindre. Cela mobilise du terrain, complique les bretelles et les carrefours près des quartiers urbains et peut ralentir l’accès des secours. La nouvelle configuration maintient route et voie ferrée côte à côte sur un même tablier, ce qui permet des raccordements plus directs aux rues et aux gares.

Équilibrer un tablier asymétrique

Placer une ligne ferroviaire à grande vitesse d’un côté et une route de l’autre crée une répartition inégale des masses. Le côté ferroviaire est plusieurs fois plus lourd, ce qui tend à faire vriller le tablier et à le décaler si cette contrainte n’est pas soigneusement compensée. Qin Shunquan, scientifique en chef du groupe China Railway et concepteur principal du pont, et son équipe ont résolu ce problème en réglant précisément les forces des câbles pour maintenir le tablier à niveau sous les charges permanentes et en ajustant la géométrie des voussoirs préfabriqués.

Lorsque les forces des câbles sont augmentées du côté le plus lourd, la structure peut se déplacer vers le côté plus léger et l’axe du tablier peut bouger. Les ingénieurs ont compensé ces tendances grâce à une séquence d’assemblage calibrée et à des formes prédéfinies, de sorte que le tablier se redresse naturellement pour atteindre l’alignement prévu au fur et à mesure de la pose des voussoirs et de la mise en tension des haubans. Cette approche a permis de réaliser, sur un pont de grande portée, la première configuration où voie ferrée et route sont côte à côte, sans recourir à des systèmes de séparation en plusieurs tabliers plus complexes.

Des fondations conçues pour un fleuve puissant

Près de Changzhou et de Taizhou, le Yangtsé est large, profond et soumis à des courants changeants. Les fondations doivent résister aux courants et reposer sur d’épaisses couches d’argile limoneuse et de sable. Les pylônes principaux prennent appui sur d’immenses caissons ouverts, sortes de boîtes creuses en acier et en béton enfoncées dans le lit du fleuve. Le projet a adopté une base de caisson à gradins qui réduit l’affouillement autour de l’ouvrage et son poids propre, ce qui diminue les risques lors de l’installation. Les premiers calculs indiquaient qu’il faudrait descendre à plus de 65 mètres pour atteindre des couches suffisamment portantes. De nouvelles techniques mises au point par l’équipe ont permis de réduire la hauteur des caissons tout en préservant leur stabilité.

Des études universitaires portant sur le site de Changtai montrent le comportement des fondations pendant la construction. Les chercheurs ont estimé le tassement, c’est-à-dire le mouvement vers le bas qui se produit lorsque le sol se consolide sous une charge, au moyen de trois approches. Ils ont appliqué une méthode de sommation par couches, réalisé des simulations tridimensionnelles par éléments finis et effectué des essais sur modèle centrifugé. Les trois méthodes ont prédit des tassements finaux d’environ 225 millimètres après la pose de l’ensemble de la superstructure, selon une courbe passant par des phases de progression lente, d’augmentation rapide puis de stabilisation. Ces valeurs respectaient les tolérances de conception et ont contribué à confirmer que la séquence d’installation maintiendrait le pont dans l’alignement prévu.

Le positionnement sous l’eau est difficile en raison de la faible visibilité et des courants puissants. Pour réduire les risques auxquels sont exposés les plongeurs et améliorer la précision aux angles des caissons, l’équipe de construction a déployé des robots intelligents capables de se déplacer, d’évacuer le sable accumulé et de transmettre des mesures. Ces outils ont assisté les opérateurs en surface et raccourci des étapes déterminantes lors de l’enfoncement et de la mise en place des fondations.

Pylônes, câbles et matériaux

Les deux pylônes principaux, en forme de losange, associent acier et béton pour allier rigidité et ductilité. Cette géométrie inhabituelle renforce la stabilité et contribue à transmettre les charges des haubans aux fondations, tout en maîtrisant les mouvements dus au vent et aux variations de température. Un système d’ancrage des câbles à noyau en caisson d’acier rempli de béton répartit efficacement les forces et limite les concentrations de contraintes aux points d’entrée des haubans dans le pylône.

Les matériaux innovants occupent une place importante. Les ingénieurs ont utilisé des tendons en fibre de carbone pour créer des éléments de câble très longs, légers et très résistants, moins sensibles aux variations de température que l’acier seul. Le projet a également introduit, à la jonction entre le pylône et le tablier, un système de retenue longitudinale adaptatif à la température, qui autorise des mouvements contrôlés lorsque le tablier se dilate ou se contracte au fil des saisons. Les documents de conception mentionnent une capacité de charge totale de plusieurs centaines de milliers de tonnes, qui tient compte de la structure elle-même et du poids du trafic. Ces choix permettent au pont de fonctionner de manière constante malgré les cycles quotidiens et les conditions météorologiques extrêmes.

Une construction de précision, au millimètre près

La construction d’un système de câbles et de treillis d’acier à l’échelle du kilomètre, destiné à plusieurs types de trafic, a nécessité des méthodes industrialisées. L’équipe a mis au point une grue à tour intelligente, d’une capacité de levage supérieure à 10,000 tonne-mètres, pour intervenir en hauteur sur les pylônes et guider les gros éléments jusqu’à leur emplacement. Elle a également conçu ce qu’elle décrit comme la plus grande grue de tablier au monde pour les travaux de pont, capable de mettre en place des voussoirs ultra-lourds avec une précision millimétrique. La fermeture du treillis d’acier dans le chenal principal a été réalisée par soudage avec une tolérance d’alignement finale inférieure ou égale à 2 millimètres, une précision rendue possible par des contrôles topographiques continus et un retour d’information numérique.

Les usines approvisionnant le chantier ont utilisé des lignes de production automatisées à grande échelle, des inspections par balayage laser 3D et des procédés de soudage normalisés pour garantir la qualité. Avant l’ouverture, le pont a subi une semaine d’essais de charge nocturnes afin de réduire l’effet des variations de température sur les mesures. L’essai le plus intense a fait circuler 110 camions chargés, d’un poids total d’environ 4,400 tonnes, sur la travée principale. Au total, les ingénieurs ont organisé plus de 200 scénarios d’essais statiques et dynamiques et suivi les réactions de l’ouvrage à l’aide de plus de 800 capteurs, qui ont enregistré d’infimes déplacements sur toutes les sections. Le pont a réussi les vérifications finales et a été ouvert à la circulation après validation de ses performances structurelles par les essais.

La complexité des travaux dépend aussi d’un approvisionnement énergétique fiable. La société State Grid Taizhou Electric Power Supply Company a constitué une équipe de soutien au projet, accéléré le traitement des demandes de service, effectué des inspections des lignes par drone et eu recours à des interventions sous tension et à des contrôles thermiques infrarouges pour maintenir une alimentation électrique stable. Ce soutien opérationnel a aidé le chantier à respecter des délais serrés et à assurer l’alimentation de l’éclairage et des équipements en toute sécurité pendant le travail en plusieurs équipes.

À quoi ressembleront les trajets dès le premier jour

Le pont est conçu pour accueillir une autoroute, une route urbaine et une ligne ferroviaire interurbaine dont la vitesse d’exploitation maximale est de 200 km/h. Le nouvel itinéraire permet de relier les centres-villes de Changzhou et de Taizhou en 20 minutes de manière prévisible et offre un accès plus direct aux aéroports, aux ports et aux zones industrielles des deux rives. Les transporteurs de marchandises disposent d’une liaison à grande capacité qui leur évite les détours par les anciens franchissements.

La disposition côte à côte de la voie ferrée et de la route sur le tablier inférieur simplifie les bretelles et l’accès des secours aux abords du pont. Les deux tabliers sont équipés de systèmes de surveillance de l’état de la structure, qui permettent aux opérateurs de suivre en temps réel les variations des forces dans les câbles, les mouvements des appuis et les vibrations du tablier. Les joints de dilatation et les appuis sont adaptés aux variations de température et au vent. L’association de tabliers à treillis rigides, d’un réseau dense de capteurs et de coefficients de charge prudents favorise une circulation fluide, même en cas de trafic intense et de vents saisonniers sur le fleuve.

Comparaison avec d’autres ponts emblématiques

La travée principale de 1,208 mètres du pont de Changtai dépasse celle du pont Russky, à Vladivostok, en Russie, dont la travée principale à haubans mesure 1,104 mètres. Des travées plus longues existent dans la catégorie des ponts suspendus, comme celle du pont de Çanakkale de 1915, en Turquie, avec une portée principale de 2,023 mètres. Le choix d’un pont à haubans pour Changtai répond au besoin d’un tablier très rigide, capable de supporter des trains à grande vitesse circulant à côté du trafic autoroutier, ainsi qu’à la volonté de limiter l’emprise au sol nécessaire aux massifs d’ancrage imposants des ponts suspendus.

La Chine a construit plus d’une centaine de grands ponts sur le cours principal du Yangtsé. L’objectif d’environ 240 franchissements d’ici 2035 illustre la façon dont les régions en forte croissance répartissent les flux de circulation sur de nombreux itinéraires au lieu de dépendre de quelques points de congestion. Avec sa travée record et sa répartition mixte des trafics, Changtai propose un nouveau modèle pour les futurs franchissements où la densité des liaisons urbaines favorise un ouvrage compact et polyvalent.

Points clés

• Long de 10.3 kilomètres (6.4 miles), il relie Changzhou et Taizhou au-dessus du Yangtsé
• Sa travée principale mesure 1,208 mètres (3,960 feet), un record pour un pont à haubans
• Premier franchissement du Yangtsé à réunir sur un même ouvrage une autoroute, une route ordinaire et une ligne ferroviaire interurbaine
• Le tablier inférieur place côte à côte une ligne ferroviaire à 200 km/h (124 mph) et une route, une première à cette échelle
• Les pylônes principaux culminent à 350 mètres (1,148 feet) et présentent une conception composite en forme de losange
• Deux ponts franchissant les chenaux secondaires sont dotés d’arcs en treillis d’acier de 388 mètres, un record pour des ouvrages à double usage
• Des études ont relevé des tassements finaux proches de 225 millimètres pour les fondations sur caissons ouverts géants dans des argiles limoneuses
• Les innovations de construction comprennent une grue à tour intelligente de plus de 10,000 tonne-mètres et la plus grande grue de tablier au monde
• La fermeture du treillis principal a été réalisée avec une précision inférieure ou égale à 2 millimètres, vérifiée par balayage laser 3D et contrôles topographiques
• Les essais de charge ont mobilisé jusqu’à 110 camions, pour un total d’environ 4,400 tonnes, tandis que plus de 800 capteurs surveillaient les réactions de l’ouvrage
• Le trajet entre les deux villes passe d’environ 80 à une vingtaine de minutes, renforçant le réseau du delta du Yangtsé
